Diamètre câble fibre optique : choisir la bonne taille pour vos besoins
Comprendre les dimensions d’un câble fibre optique aide à choisir un matériel adapté à la distance, à l’environnement et aux contraintes de pose. Du cœur de verre jusqu’au câble terminé, chaque mesure a un rôle précis, qu’il s’agisse de transmission du signal, de protection mécanique ou de facilité d’installation. Un bon dimensionnement évite les pertes de temps au tirage et limite les erreurs de raccordement.
Ce qu’il faut retenir :
Adaptez le diamètre de la fibre à la distance, à la gaine et à l’environnement, afin de faciliter le tirage, réduire les risques d’endommagement et prévoir les évolutions du réseau.
- Pour les longues liaisons (>1 km) privilégiez la monomode (9 µm), pour les liaisons courtes utilisez la multimode (50/125 µm ou 62,5/125 µm).
- Prévoyez une gaine intérieure d’environ 5 fois le diamètre du câble ; ciblez 25 à 40 mm au-delà de 20 m et 32 mm pour une colonne montante en immeuble.
- Sélectionnez la gaine selon l’environnement : polyéthylène résistant à l’eau et aux UV pour l’extérieur, gaine non propagatrice de flamme pour l’intérieur.
- Vérifiez la traction admissible, le rayon de courbure minimal et la compatibilité des terminaisons (par exemple 250/900 µm vs 900 µm) avant le tirage, car un câble très fin peut compliquer la pose.
Comprendre les dimensions d’un câble fibre optique
La fibre optique n’est pas un simple fil de verre. Elle repose sur une structure en couches, chacune avec un diamètre spécifique et une fonction bien définie. Plus on avance vers l’extérieur, plus la protection augmente, et plus le câble gagne en robustesse.
Le cœur en verre est la zone où circule la lumière. En fibre monomode, il mesure en général 9 µm. En fibre multimode, il atteint souvent 50 µm ou 62,5 µm. Autour de ce cœur se trouve la gaine optique, appelée cladding, presque toujours standardisée à 125 µm dans les réseaux télécoms.
Vient ensuite le revêtement primaire, ou coating, qui protège la fibre elle-même. Son diamètre est habituellement de 250 µm, avec des variantes à 242 µm ou 200 µm dans certains modèles spécialisés. Enfin, le câble terminé reçoit plusieurs couches de protection, ce qui fait varier son diamètre extérieur de 1,2 mm à plus de 11 mm, voire davantage pour les gros câbles d’infrastructure.
Dans la pose courante, un cordon ou une jarretière optique affiche souvent un diamètre de 1,6 à 2,8 mm, alors qu’un câble de distribution intérieur ou mixte se situe plutôt entre 3 et 6 mm. À chaque niveau, le diamètre ne sert pas la même logique, car il influe sur la qualité de transmission, la résistance mécanique et la simplicité de passage dans les gaines.
Les différents types de câbles et leurs diamètres usuels
Le diamètre d’un câble fibre optique dépend d’abord de son usage. Un cordon de brassage pour une baie réseau ne répond pas aux mêmes contraintes qu’un câble destiné à un enfouissement extérieur ou à une colonne montante d’immeuble.
Fibre monomode et multimode, définitions et usages
La fibre monomode G652D possède un cœur de 9/125 µm. Elle est conçue pour les longues distances, généralement au-delà de 1 km, avec une dispersion modale absente et une bande passante élevée. Elle convient très bien aux liaisons de transport, aux réseaux d’entreprise étendus et aux connexions qui demandent une bonne stabilité du signal.
La fibre multimode présente un cœur de 50/125 µm ou 62,5/125 µm. Elle s’adresse surtout aux liaisons plus courtes, en dessous de 1 km, car plusieurs modes lumineux y circulent en parallèle. Cette architecture la rend adaptée aux réseaux locaux, aux bâtiments tertiaires et aux installations où la portée reste modérée.
Le choix entre ces deux familles repose sur la distance, le budget et le niveau de performance recherché. Un cœur plus large facilite certains usages à courte portée, mais le monomode reste le meilleur choix dès que la longueur de liaison ou la bande passante deviennent déterminantes.
Diamètres extérieurs selon les usages

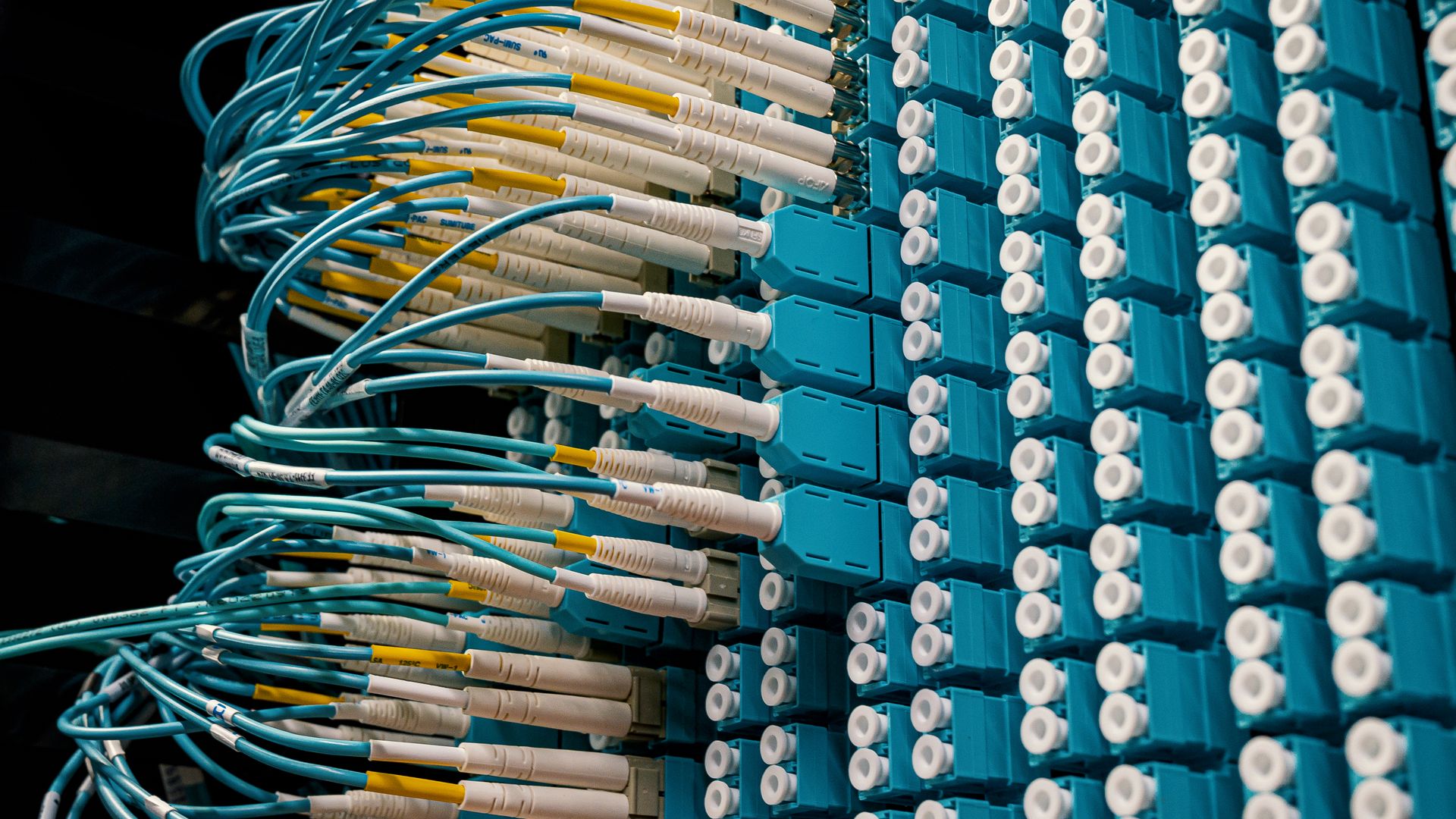

Les cordons de brassage ou câbles de raccordement affichent souvent un diamètre de 1,6 à 2,8 mm. Leur format compact les rend adaptés aux baies informatiques, aux panneaux de brassage et aux zones où l’encombrement doit rester réduit.
Les câbles de distribution mesurent généralement 3 à 6 mm. Ils sont fréquents dans les bâtiments, dans les goulottes et dans les conduits standard, car ils offrent un compromis entre maniabilité et protection.
Les câbles extérieurs renforcés, souvent noirs, se situent plutôt entre 6 et 8 mm, avec des versions pouvant aller jusqu’à 11 mm. Ils supportent mieux l’humidité, les UV et les contraintes de pose en extérieur. Certains gros câbles d’infrastructure, ou ceux qui regroupent plusieurs brins, dépassent 20 mm.
On trouve aussi des câbles d’intérieur plus fins, autour de 3 à 4 mm, souvent blancs, et des câbles d’extérieur plus robustes, souvent noirs, qui montent jusqu’à 8 mm. Le code couleur aide à distinguer les usages, mais il faut toujours vérifier la structure réelle avant installation.
Comment choisir le bon diamètre selon votre installation
Le bon diamètre ne se limite pas à la fibre elle-même. Il faut aussi prendre en compte la gaine, le fourreau, le rayon de courbure et les conditions de tirage. La sécurité chantier doit être respectée lors des opérations de tirage. Un câble bien choisi peut devenir difficile à poser si la réservation est trop étroite.
Règle du dimensionnement de la gaine ou du fourreau
La règle courante consiste à prévoir un diamètre intérieur de gaine cinq fois supérieur à celui du câble. Ce rapport simplifie la manœuvre, limite les frottements et laisse une marge pour les éventuels coudes.
En intérieur, un diamètre minimal de 16 mm peut suffire, mais 20 mm reste préférable, surtout si le parcours comporte plusieurs changements de direction. En extérieur, pour un enfouissement ou une longue distance, il faut viser au moins 20 mm, avec une préférence pour 25 mm à 40 mm au-delà de 20 mètres.
Pour une colonne montante d’immeuble, le minimum se situe à 25 mm, avec un choix idéal autour de 32 mm. Si plusieurs câbles cohabitent, par exemple télécom et électricité, un fourreau de 50 mm apporte davantage de confort pour la pose et la maintenance future.
Le tableau ci-dessous résume les dimensions fréquemment rencontrées selon les usages.
| Type de fibre ou de câble | Diamètre courant | Usage principal |
|---|---|---|
| Cœur monomode | 9 µm | Liaisons longues distances |
| Cœur multimode | 50 µm ou 62,5 µm | Réseaux courts et locaux |
| Gaine optique | 125 µm | Guidage de la lumière |
| Revêtement primaire | 250 µm | Protection immédiate de la fibre |
| Jarretière ou cordon | 1,6 à 2,8 mm | Brassage en baie et raccordement compact |
| Câble de distribution | 3 à 6 mm | Passage en bâtiment et en goulotte |
| Câble extérieur renforcé | 6 à 11 mm | Pose extérieure et enfouie |
| Gros câble d’infrastructure | Plus de 20 mm | Réseaux de grande capacité |
Choix du type de câble selon l’environnement
L’environnement de pose influence directement le diamètre et la structure du câble. Pour l’extérieur ou l’enfouissement, il faut privilégier une gaine résistante à l’eau et aux UV, souvent en polyéthylène. Ce choix ne convient pas à l’intérieur, où les exigences de sécurité incendie sont différentes.
En intérieur, un câble plus fin est souvent suffisant. Il doit aussi présenter une gaine non propagatrice de flamme, afin de répondre aux contraintes de sécurité des bâtiments. Dans une cloison, une goulotte ou une baie informatique, le format compact facilite le passage et le rangement.
Le choix entre un câble noir extérieur et un câble blanc intérieur n’est donc pas uniquement esthétique. Il traduit une logique de protection, de tenue mécanique et d’adaptation au milieu traversé.
Prise en compte de la densité et de l’accessibilité

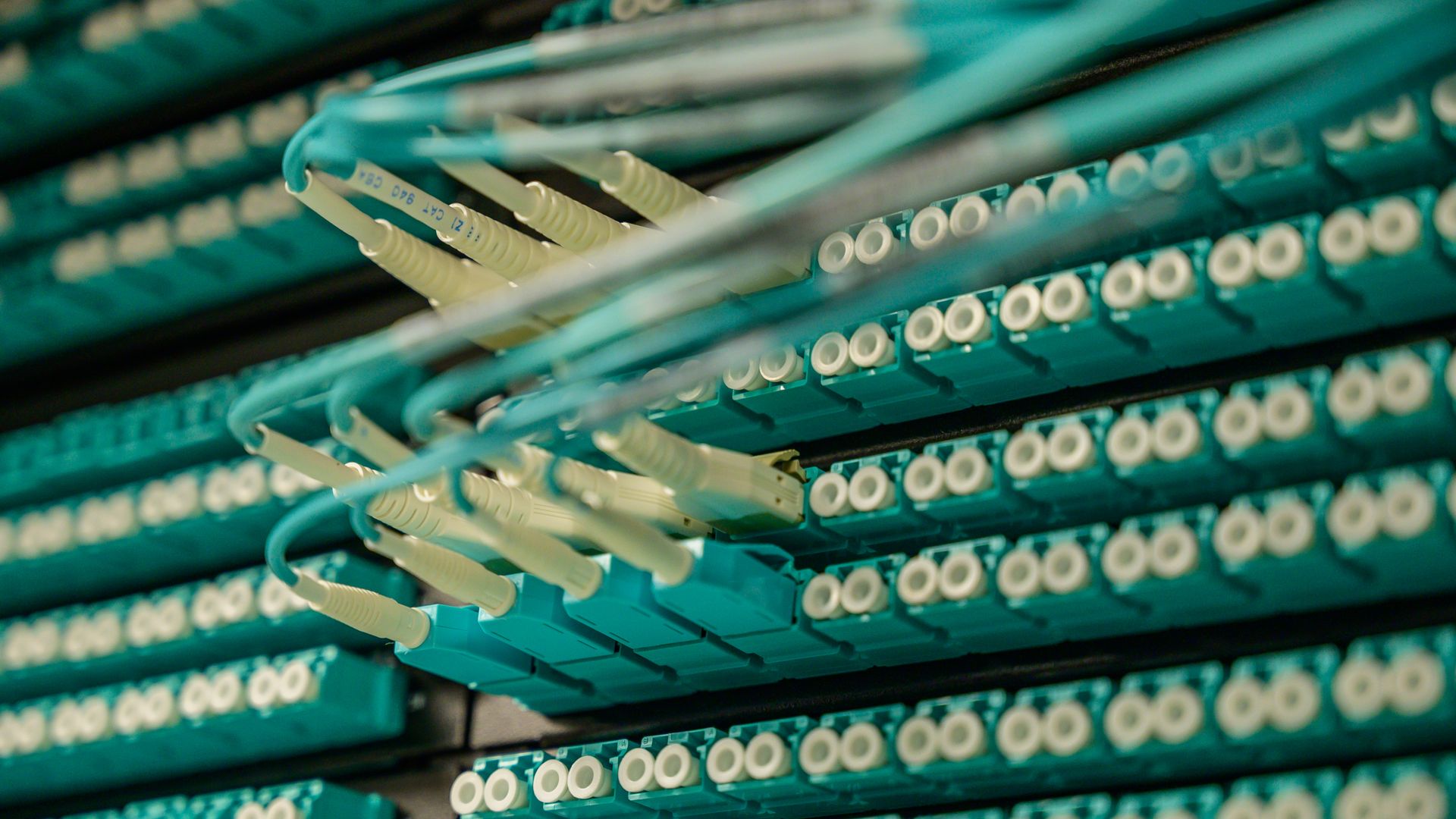

Dans une baie informatique dense ou dans une goulotte de bureau, il est souvent préférable d’opter pour des cordons très fins, autour de 1,2 à 2 mm. Cela permet de multiplier les liaisons sans saturer l’espace disponible.
En construction neuve ou en rénovation lourde, nous conseillons plutôt de surdimensionner la gaine dès le départ. Un fourreau de 25 à 40 mm facilite les évolutions futures, les remplacements et les ajouts de câbles sans reprise lourde des travaux.
Limites techniques liées au diamètre du câble
Un câble très fin peut sembler intéressant, mais il n’est pas toujours plus simple à poser. Un diamètre de 1,2 mm est compact, toutefois il demande plus d’attention lors du tirage et ne garantit pas de meilleures performances de transmission.
La compatibilité mécanique doit toujours être vérifiée. La traction admissible, la résistance à l’écrasement et le rayon de courbure minimal ont autant d’importance que le diamètre nominal. Il faut aussi vérifier les accessoires de terminaison, car certaines solutions sont prévues pour du 250/900 µm et d’autres pour du 900 µm seulement.
Normes et erreurs fréquentes à éviter
Les erreurs de dimensionnement sont fréquentes, surtout lorsqu’on raisonne uniquement en fonction du diamètre apparent du câble. En fibre optique, une pose réussie dépend autant de la norme que des contraintes mécaniques du parcours.
Pour une installation enterrée à l’extérieur, la norme TPC impose un tube de protection des câbles de 40 mm minimum. Cette exigence protège le réseau et limite les interventions difficiles en cas de maintenance.
En intérieur, une gaine de 16 mm peut dépanner sur un trajet droit et court, mais elle devient vite contraignante dès qu’il y a plusieurs coudes. Le passage du câble risque alors d’être laborieux, voire impossible sans endommager la liaison.
Il faut aussi éviter de négliger la compatibilité des connecteurs. Sur certains câbles audio-vidéo optiques, comme ceux utilisant des formats de type TOSLINK ou Mini TOSLINK, la longueur de liaison ne doit généralement pas dépasser 10 m. Le choix du câble et des embouts doit donc rester cohérent avec l’usage final.
Les câbles à revêtement réduit, par exemple en 200 µm, répondent à des besoins ciblés. Ils ne constituent pas une solution universelle. De même, il serait risqué de retenir systématiquement un câble très fin pour l’extérieur sans vérifier sa tenue aux intempéries, aux rongeurs et aux certifications attendues.
Recommandations techniques pour chaque besoin
Le bon choix dépend toujours du projet, de la distance, de l’espace disponible et du niveau d’évolution attendu. En fibre optique, raisonner en usage réel permet d’éviter les surcoûts et les reprises de chantier.
Choisir selon la distance et la bande passante
Pour des liaisons domestiques courtes, inférieures à 1 km, la fibre multimode reste une solution adaptée. Son cœur de 50 µm ou 62,5 µm convient aux connexions locales, avec un coût souvent plus accessible.
Pour des liaisons longues, au-delà de 1 km, ou lorsque les besoins en bande passante sont élevés, la fibre monomode s’impose. Son cœur de 9 µm limite la dispersion et favorise une transmission stable sur de grandes distances.
En pratique, la distance n’est pas le seul paramètre. Le type d’équipements, le débit attendu et la marge d’évolution du réseau doivent aussi guider le choix.
En fonction du budget et du projet
Lorsque l’espace est limité, par exemple dans une baie dense ou une goulotte fine, un format réduit entre 1,2 et 2 mm peut apporter un gain d’organisation réel. Il faut toutefois garder à l’esprit que le montage peut être plus délicat.
Dans une rénovation lourde ou une installation neuve, surdimensionner la gaine dès le départ reste une approche rentable. Le surcoût d’un fourreau plus large est faible au regard du confort d’intervention, des extensions futures et des réparations éventuelles.
En résumé, le diamètre d’un câble fibre optique ne doit jamais être choisi isolément. Il faut toujours le relier à la distance, à la protection, à la compatibilité des accessoires et à l’accessibilité du chantier. C’est cette lecture globale qui garantit une installation durable et cohérente.
